在线播放国产精品三级网_工業(yè)絲干熱收縮率檢測標準大全 - 雙固資訊

工業(yè)絲干熱收縮率檢測標準大全

信息來(lái)源：常州市雙固頓達機電科技有限公司 | 發(fā)布日期： 2023-11-28 15:06:45 | 瀏覽量：962831

關(guān)鍵詞：工業(yè)絲干熱收縮率檢測標準大全

干熱收縮率定義：在規定條件下，測得試樣經(jīng)干熱空氣處理前后的長(cháng)度變化，計算其干熱收縮率。

干熱收縮率試驗原理：利用干熱收縮儀或熱循環(huán)烘箱，在恒定溫度的熱空氣中，經(jīng)過(guò)規定的時(shí)間，測量并計算出浸膠紗線(xiàn)，線(xiàn)繩和簾線(xiàn)在預加張力下的干熱收縮率，干熱收縮力以及浸膠紗線(xiàn)的自由干熱收縮率，檢測儀器推薦常州市雙固頓達機電科技有限公司自主生產(chǎn)SG625型干熱收縮測試儀。

適用標準：

HG/T 2821.2-2012 V帶和多楔帶用浸膠聚酯線(xiàn)繩第2部分:軟線(xiàn)繩

工業(yè)長(cháng)絲類(lèi)型	試驗條件	熱處理溫度℃	試驗長(cháng)度	熱處理時(shí)間s	單位線(xiàn)密度預加張力cn/dtex	每個(gè)卷裝測試次數
浸膠聚酯線(xiàn)繩	試驗條件一	150±1	250mm	180（3分鐘）	0.02±0.002	1

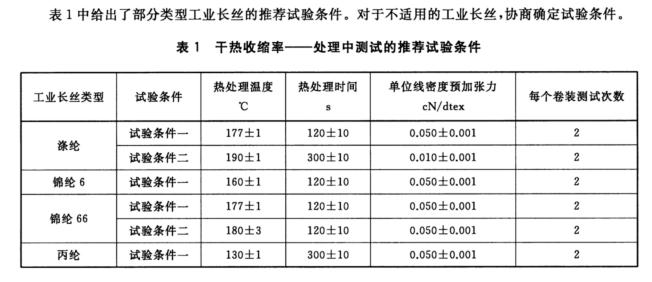

GB16604-2017滌綸工業(yè)長(cháng)絲

試驗條件	熱處理溫度℃	熱處理時(shí)間s	單位線(xiàn)密度預加張力cn/dtex	試驗長(cháng)度	試驗樣品個(gè)數	每個(gè)樣品試驗次數
試驗條件一	177±1	120（2分鐘）	0.05±0.001	250mm	20	1
試驗條件二	190±1	300（5分鐘）	0.01±0.001	250mm	20	1

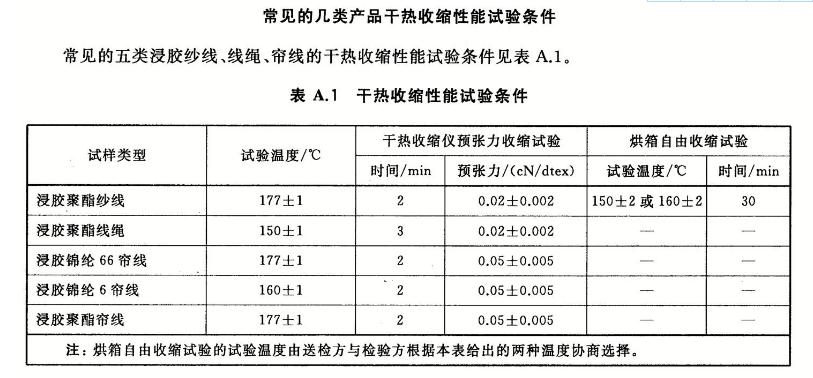

GB/T 30312-2013 浸膠紗線(xiàn)、線(xiàn)繩和簾線(xiàn)熱收縮試驗方法

GB T 9101-2017 錦綸66浸膠簾子布

工業(yè)長(cháng)絲類(lèi)型	試驗條件	熱處理溫度℃	試驗長(cháng)度	熱處理時(shí)間s	單位線(xiàn)密度預加張力cn/dtex	每個(gè)卷裝測試次數
錦綸66浸膠簾子布	試驗條件一	160	250mm	120（2分鐘）	0.05±0.005	1

如果客戶(hù)用烘箱法測試，溫度150℃±2，熱處理時(shí)間30分鐘，試樣長(cháng)度1米，在恒溫室內放置1小時(shí)后再用測長(cháng)器量其長(cháng)度。

GB∕T 36020-2018 化學(xué)纖維浸膠簾子線(xiàn)試驗方法

試驗條件	熱處理溫度℃	熱處理時(shí)間s	單位線(xiàn)密度預加張力cn/dtex	試驗長(cháng)度	每個(gè)樣品試驗次數
浸膠錦綸6簾線(xiàn)	160±2	120（2分鐘）	0.05±0.005	250mm±1mm	＞5次
浸膠錦綸66簾線(xiàn)	177±2	120（2分鐘	0.05±0.005	250mm±1mm	＞5次
浸膠滌綸簾線(xiàn)	177±2	120（2分鐘）	0.05±0.005	250mm±1mm	＞5次
浸膠對位芳綸簾線(xiàn)	177±2	120（2分鐘）	0.2±0.01	250mm±1mm	＞5次

FZ/T 54013 錦綸66工業(yè)用長(cháng)絲

試驗條件	熱處理溫度℃	熱處理時(shí)間s	單位線(xiàn)密度預加張力cn/dtex	試驗長(cháng)度	試驗樣品個(gè)數	每個(gè)樣品試驗次數
試驗條件一	177±1	120（2分鐘）	0.05±0.005	250mm	20	1

FZ/T 54022-2019有色滌綸工業(yè)長(cháng)絲

試驗條件	熱處理溫度℃	熱處理時(shí)間s	單位線(xiàn)密度預加張力cn/dtex	試驗長(cháng)度	試驗樣品個(gè)數	每個(gè)樣品試驗次數
試驗條件一	177±1	600（10分鐘）	0.05±0.001	250mm	20	1
試驗條件二	190±1	900（15分鐘）	0.01±0.001	250mm	20	1

FZ/T 54044-2011錦綸6工業(yè)長(cháng)絲

試驗條件	熱處理溫度℃	熱處理時(shí)間s	單位線(xiàn)密度預加張力cn/dtex	試驗長(cháng)度	試驗樣品個(gè)數	每個(gè)樣品試驗次數
試驗條件一	160±1	120（2分鐘）	0.05±0.005	250mm	20	1
