服務(wù)熱線(xiàn)
服務(wù)熱線(xiàn)
GB/T 6506-2017 合成纖維變形絲卷縮性能試驗方法規定了合成纖維變形絲卷曲收縮率，卷曲模量，卷曲穩定度指標的檢測方法，下面小編講解詳細的操作，合成纖維變形絲卷縮性能檢測儀器測試設備可以用常州市雙固頓達機電科技有限公司YG368型全自動(dòng)長(cháng)絲卷曲收縮率測試儀+紗框+專(zhuān)用烘箱。
卷縮性能測試原理：設定某一總線(xiàn)密度的長(cháng)絲，經(jīng)過(guò)卷曲顯現過(guò)程，并用規定的加負荷程序加載，絞絲的長(cháng)度就發(fā)生變化。利用在規定的加負荷程序下測得的絞絲長(cháng)度，就可以計算變形絲的卷曲收縮率 CC(%)、卷曲模量 CM(%)、卷曲穩定度 CS(%)等卷縮性能指標。各種不同變形絲卷曲顯現的溫度規定如下：聚酯、滌錦復合（120±2）℃，錦綸（120±2）℃，丙綸（60±2）℃，

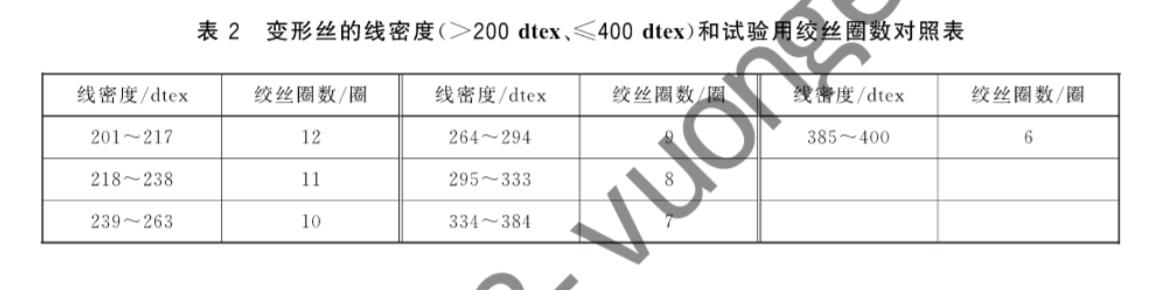

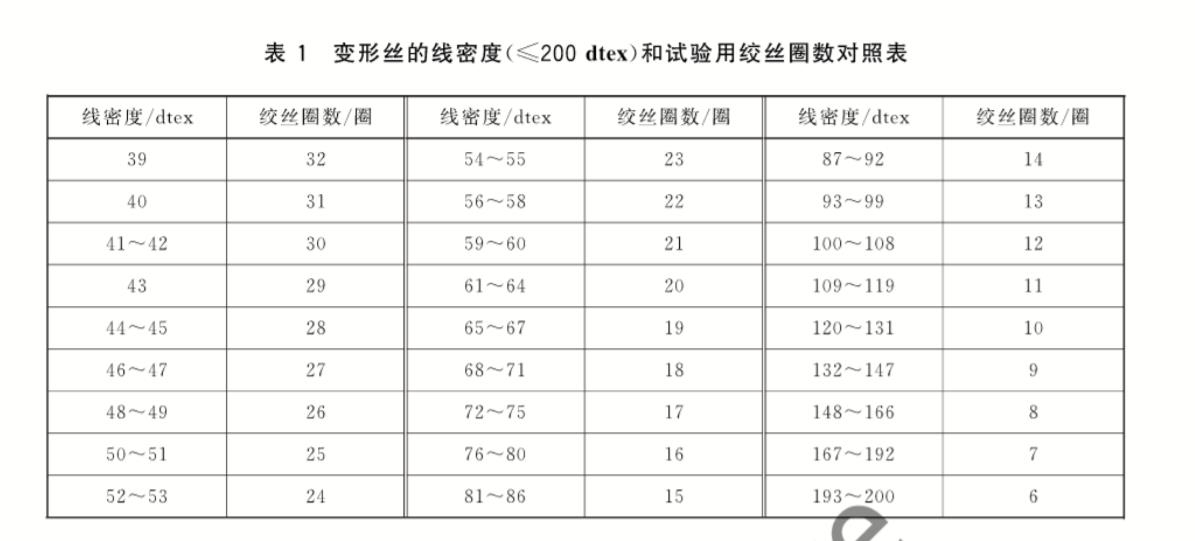

第一步：制備絞絲試樣，用縷紗測長(cháng)儀按照絞絲圈數對照表或計算絞絲圈數公式制作絞絲試樣，試樣的線(xiàn)密度≤200dtex時(shí)，名義線(xiàn)密度設置為2500dtex；，試樣的線(xiàn)密度>200dtex<400dtex時(shí)，名義線(xiàn)密度設置為5000dtex；試樣的線(xiàn)密度>400dtex時(shí)，名義線(xiàn)密度設置為10000dtex。
下面舉個(gè)例子：如某樣品A線(xiàn)密度是100dtex，則絞絲圈數是2500÷（2×100）＝12.5圈≈12圈；如某樣品B線(xiàn)密度是300dtex，則絞絲圈數是5000÷（2×300）＝8.3圈≈8圈；如某樣品A線(xiàn)密度是1000dtex，則絞絲圈數是10000÷（2×1000）＝5圈。
第二步：將絞絲樣品懸掛在樣品架的上下掛鉤上，將烘箱溫度調節到變形絲卷曲顯現的溫度聚酯、滌錦復合（120±2）℃，錦綸（120±2）℃，丙綸（60±2）℃，將樣品架放在烘箱里烘10分鐘，絞絲試樣可以承受0.001cn/dtex的張力。然后拿出，在溫度（20±2）℃，濕度（65±5）%的環(huán)境下平衡30分鐘，其中讓絞絲可以承受0.001cn/dtex的張力。
第三步：平衡后加負荷，使絞絲承受0.2cn/dtex的張力，持續10秒后，測量絞絲長(cháng)度記為Lg。
第四步：改變負荷，使絞絲承受0.001cn/dtex的張力，持續10分鐘后，測量絞絲長(cháng)度記為Lz。
第五步：改變負荷，使絞絲承受0.01cn/dtex的張力，持續10秒后，測量絞絲長(cháng)度記為Lf。
第六步：改變負荷，使絞絲承受1cn/dtex的張力（聚酯、滌錦復合和丙綸1cn/dtex，錦綸2cn/dtex），持續10秒后，將絞絲所承受的負荷減至0.001cn/dtex，再持續20分鐘，測量絞絲長(cháng)度記為Lb。
第七部：卷曲收縮性能計算公式如下，測試完所有試樣的上述指標，然后按以下公式計算：
卷曲收縮率 CC(%) = [ (Lg－Lz) / Lg ]×100%
卷曲模量 CM(%) = [ (Lg－Lf) / Lg ]×100%
卷曲穩定度 CS(%) = [ (Lg－Lb) / (Lg－Lz)]×100%
Copyright ? 2000-2018常州市雙固頓達機電科技有限公司 版權聲明 蘇ICP備12045844號
技術(shù)支持：江蘇東網(wǎng)科技 【管理登陸】
